Assembly Mates Shortcuts
Κατά τη διαδικασία του σχεδιασμού μπορούμε να εξοικονομήσουμε χρόνο σε απλές διεργασίες, με την ταυτόχρονη χρήση του ποντικιού και του πληκτρολογίου. Χρησιμοποιώντας κλειδιά όπως το Ctrl, Shift, Alt, Tab κ.α. μπορούμε να εκτελέσουμε πολλές εντολές απευθείας, αποφεύγοντας τις περιττές κινήσεις του δρομέα μας.
Στο συγκεκριμένο άρθρο θα αναφερθούμε στα Mates, όπου μπορούμε να εφαρμόσουμε με τη χρήση του Ctrl και του Alt απευθείας από το περιβάλλον γραφικών.
Χρήση Ctrl key | Shortcut

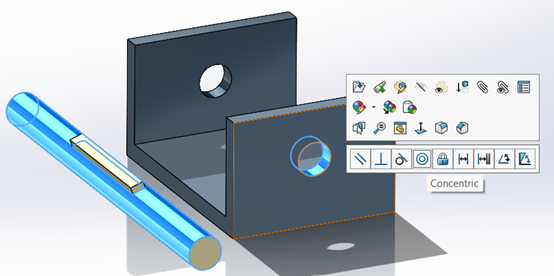

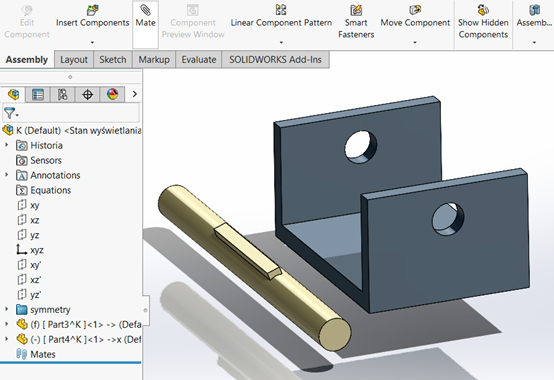

Με Ctrl πατημένο παρατεταμένα επιλέγουμε τις δύο κυλινδρικές επιφάνειες των 2 εξαρτημάτων ώστε να δημιουργήσουμε concentric mate. Μόλις αφήσουμε το Ctrl εμφανίζεται το παράθυρο με τις επιλογές των mates. Επιλέγουμε το Concentric και πατάμε Enter.

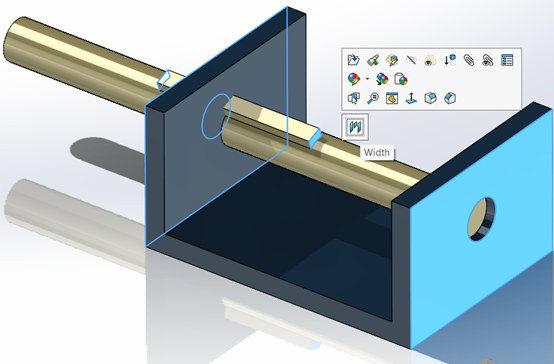

Ομοίως θα ορίσουμε και το Width mate μεταξύ των 2 εξαρτημάτων. Με Ctrl πατημένο επιλέγουμε τις επιφάνειες της εικόνας. Αφήνοντας το Ctrl επιλέγουμε το εικονίδιο του Width που εμφανίζεται και κάνουμε κλικ στο OK.

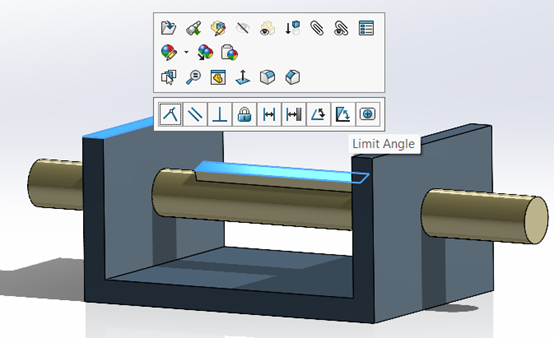

Τέλος θα προσθέσουμε ένα Limit angle mate μεταξύ των επιφανειών που φαίνονται στην εικόνα. Επιλέγουμε τις επιφάνειες με Ctrl πατημένο και αφήνοντάς το, στο παράθυρο που ανοίγει επιλέγουμε το Limit angle.

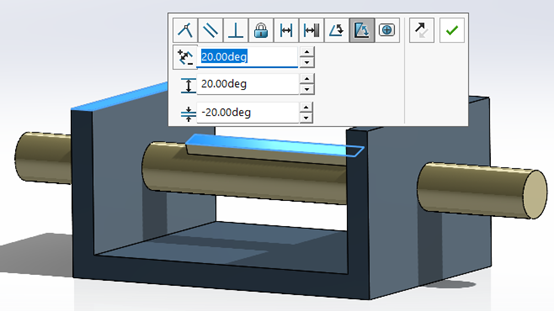

Ορίζουμε maximum value 20 degrees και minimum – 20 degrees ώστε να μπορεί να περιστραφεί εντός αυτών των ορίων.
Κλείνουμε πατώντας το Add/Finish Mate.
Χρήση Alt key | Shortcut

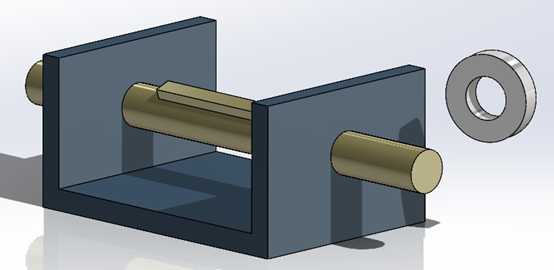

Στο ίδιο Assembly θα εισάγουμε ένα νέο εξάρτημα και θα εφαρμόσουμε mates με τη βοήθεια του Alt key.

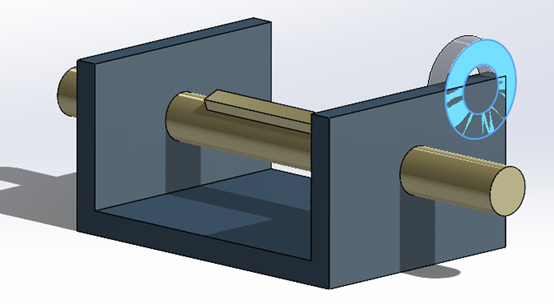

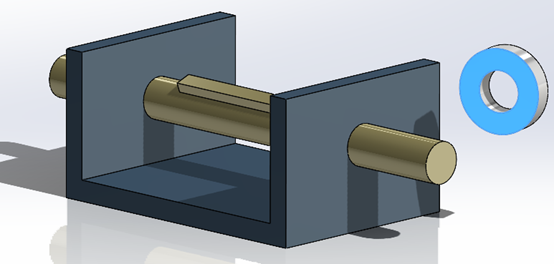

Έχοντας πατημένο το Alt επιλέγουμε την επιφάνεια της ροδέλας και κάνουμε Drag and drop.

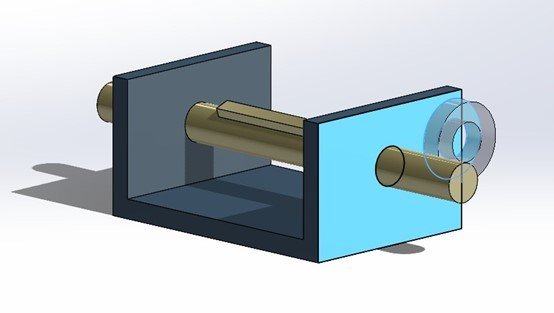

Περνώντας με το ποντίκι μας πάνω από τις επιφάνειες του άλλου εξαρτήματος, το SOLIDWORKS αυτομάτως τις αναγνωρίζει και προσαρμόζει τη θέση της ροδέλας έτσι ώστε να είναι coincident με αυτές.
Αφήνοντας το Alt χωρίς όμως να αφήσουμε το αριστερό κλικ του ποντικιού, η επιφάνεια την οποία επιλέγουμε γίνεται γαλάζια με έντονο μαύρο περίγραμμα. Για να επικυρώσουμε τη θέση που θέλουμε πολύ απλά αφήνουμε το αριστερό κλικ. Αν θέλουμε, μπορούμε να αφήσουμε απευθείας το αριστερό κλικ.

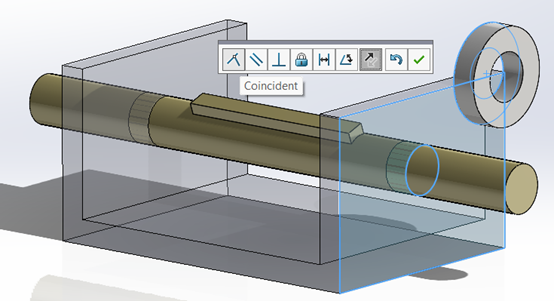

Απευθείας εμφανίζεται το παράθυρο με τα διαθέσιμα mates. Επιλέγουμε το coincident και πατάμε Add/Finish Mate ή Enter.

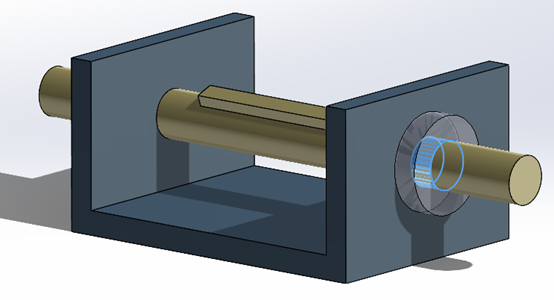

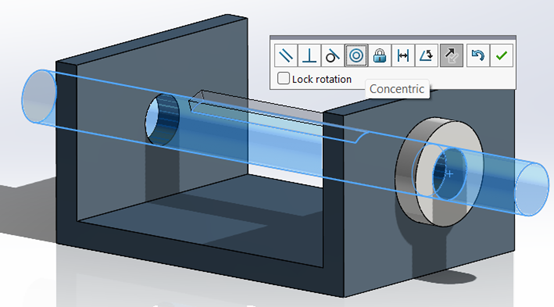

Με παρόμοιο τρόπο ορίζουμε και το Concentric mate. Επιλέγοντας την κυλινδρική επιφάνεια της ροδέλας και κάνοντας drag and drop πάνω από τον άξονα, το SOLIDWORKS τον αναγνωρίσει και τοποθετεί τη ροδέλα ομόκεντρα του άξονα.
Αφήνοντας το αριστερό κλικ του ποντικιού βλέπουμε ότι το πρόγραμμα έχει αυτομάτως επιλέξει το Concentric οπότε πατάμε Add/Finish Mate.
Εισαγωγή νέου εξαρτήματος και ορισμός mates με χρήση Ctrl
Εάν θέλουμε να εισάγουμε μία δεύτερη ροδέλα αντίστοιχα στην απέναντι πλευρά, μπορούμε να το κάνουμε εύκολα και γρήγορα με τη χρήση του Ctrl.

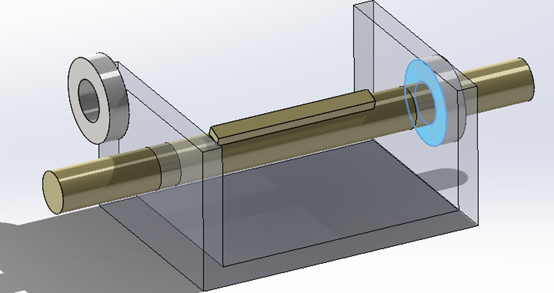

Όπως ακριβώς με την περίπτωση του Alt, με πατημένο το Ctrl επιλέγουμε την επιφάνεια της ροδέλας και κάνουμε drag and drop. Η διαφορά είναι ότι εισάγει μια νέα ροδέλα στο assembly οπότε εμείς ορίζουμε την επιφάνεια όπου θα τοποθετηθεί το νέο μας εξάρτημα.

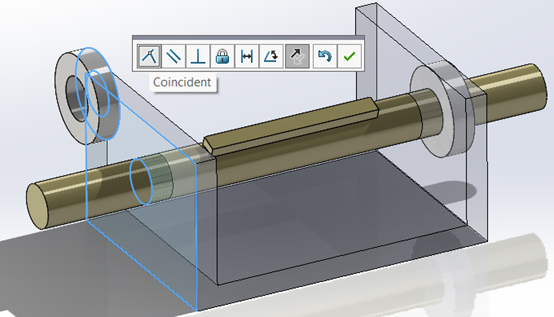

Αφήνοντας το αριστερό κλικ του ποντικιού βλέπουμε ότι το πρόγραμμα έχει αυτομάτως επιλέξει το Coincident οπότε πατάμε Add/Finish Mate.

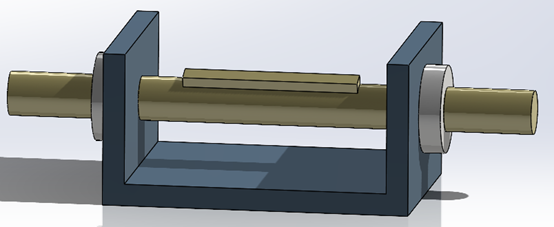

Τέλος, χρησιμοποιώντας είτε το Ctrl είτε το Alt ορίζουμε το concentric mate για να προκύψει το παρακάτω συναρμολόγημα.
