Solidworks Simulation: Linear analysis Results
Πλέον η ανάλυση έχει ολοκληρωθεί. Όλα τα στάδια προετοιμασίας της ανάλυσης έχουν οριστεί σωστά και το σημαντικότερο, η ανάλυση έχει τρέξει και έχει ολοκληρωθεί χωρίς να τερματίσει απρόσμενα.
Τώρα φτάνει ο πραγματικός λόγος εφαρμογής των πεπερασμένων στοιχείων. Είναι η στιγμή όπου ο χρήστης θα πρέπει να αξιολογήσει τα αποτελέσματα προκειμένου να αναλογιστεί τα επόμενα του βήματα, είτε αυτά είναι να ξανατρέξει την ανάλυση σε περίπτωση που δεν έχουν εξαχθεί ικανοποιητικά αποτελέσματα είτε να πάρει τελικές σχεδιαστικές αποφάσεις για το προϊόν του. Τα κυριότερα αποτελέσματα που ενδιαφέρουν περισσότερο τους αναλυτές είναι οι τάσεις που αναπτύσσονται κατά την καταπόνηση, η συμπεριφορά του παραμορφωμένου εξαρτήματος, και ο συντελεστής ασφαλείας της κατασκευής.
Στο τελευταίο άρθρο αυτής της σειράς θα παρουσιαστούν κάποια από τα πιο βασικά είδη αποτελεσμάτων που χρειάζεται ο χρήστης προκειμένου να μπορέσει να πάρει αποφάσεις σχετικά με τα επόμενα του βήματα.
Διαγράμματα τάσεων
Τα διαγράμματα τάσεων (Stress Plot) επιτρέπουν να σχεδιάζετε τα αποτελέσματα των τάσεων για μελέτες στατικών, μη γραμμικών, δυναμικών και drop-test studies.

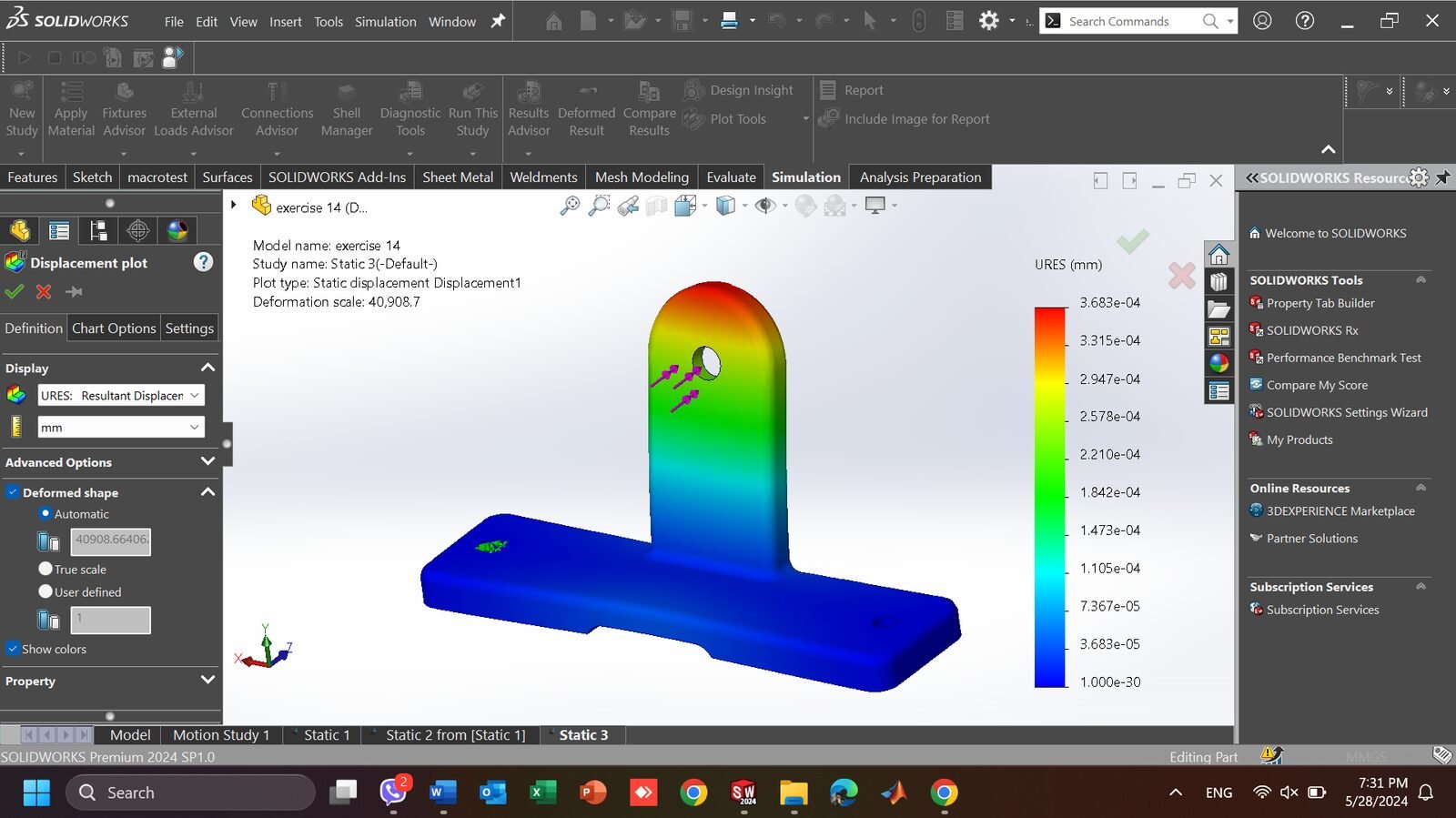

Διαγράμματα παραμόρφωσης
Τα διαγράμματα παραμόρφωσης σας επιτρέπει να οπτικοποιείται την παραμόρφωση του μοντέλου κατά την διάρκεια της μελέτης

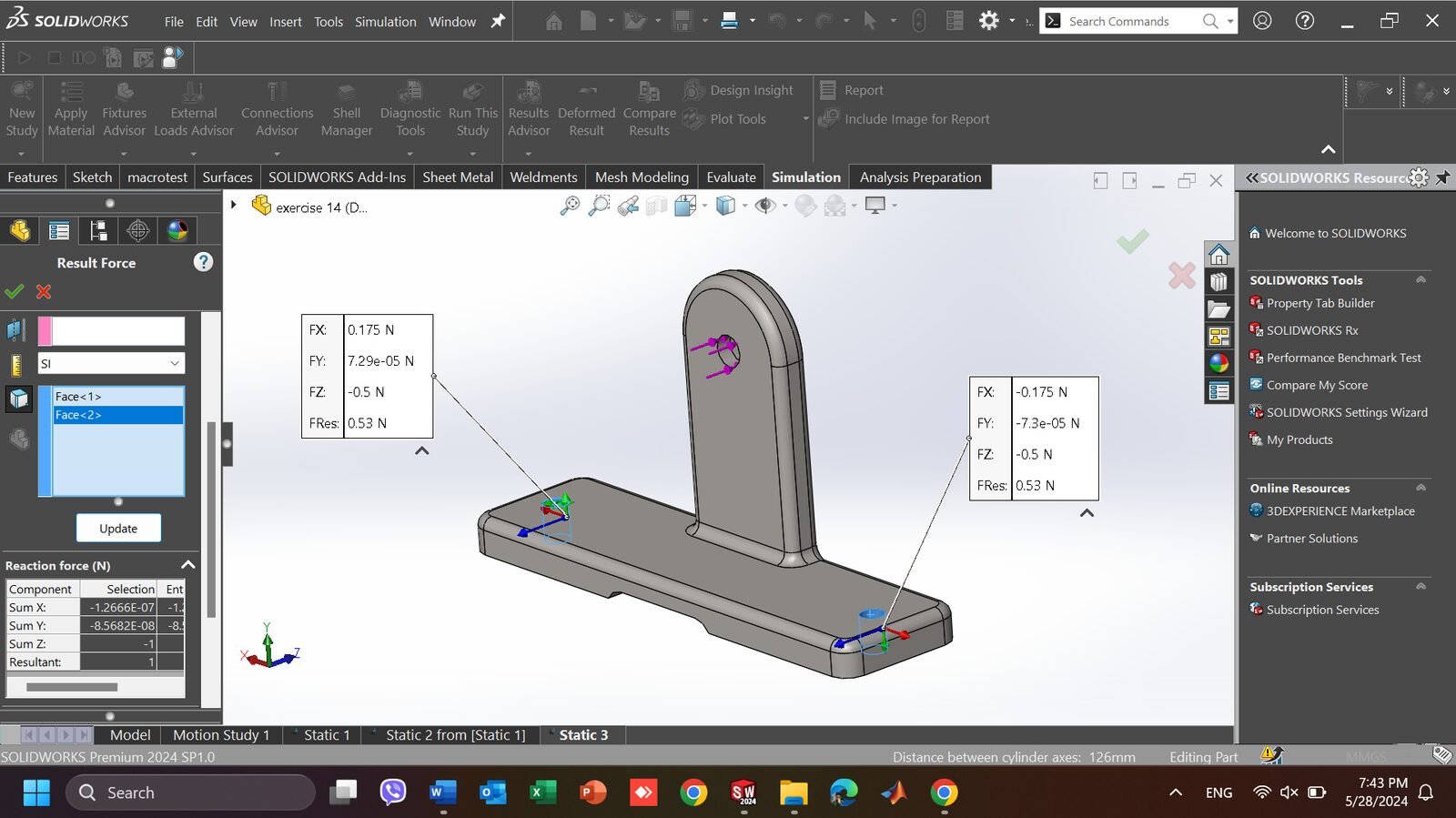

Δυνάμεις αντίδρασης
Οι δυνάμεις αντίδρασης είναι ιδανικές προκείμενου κάποιος να λάβει πληροφορίες για τις δυνάμεις που δημιουργούνται στο μοντέλο προκειμένου να δει τα προκαλούμενα φορτία για όλη την γεωμετρία.

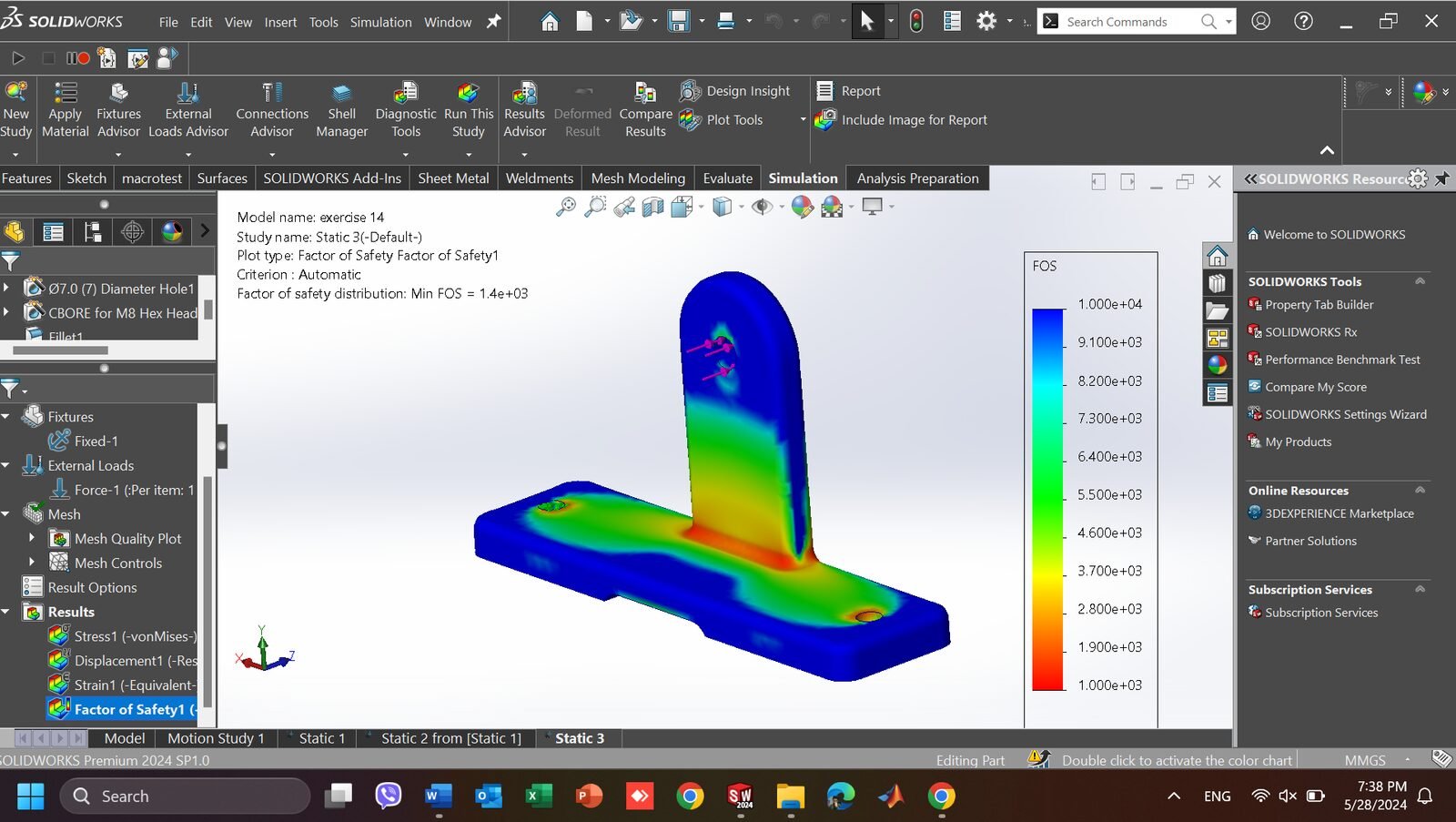

Συντελεστής ασφαλείας
Ο συντελεστής ασφαλείας βοηθάει τον χρήστη να καταλάβει αν το μοντέλο του είναι αποδεκτό εντός ενός πλαισίου ανοχών για τα φορτία που μπορεί να μην έχει λάβει υπόψιν του ή για κάποιον κανονισμό ασφαλείας που πρέπει να τηρεί το μοντέλο του.
Για όλες τις παραπάνω μεθόδους οπτικοποίησης αποτελεσμάτων υπάρχουν εργαλεία που βοηθάνε τον χρήστη να οπτικοποιήσει καλύτερα το μοντέλο και έτσι να μπορέσει να λάβει με μεγαλύτερη ευκολία τις απαραίτητες αποφάσεις σχετικά με τον σχεδιασμό του.

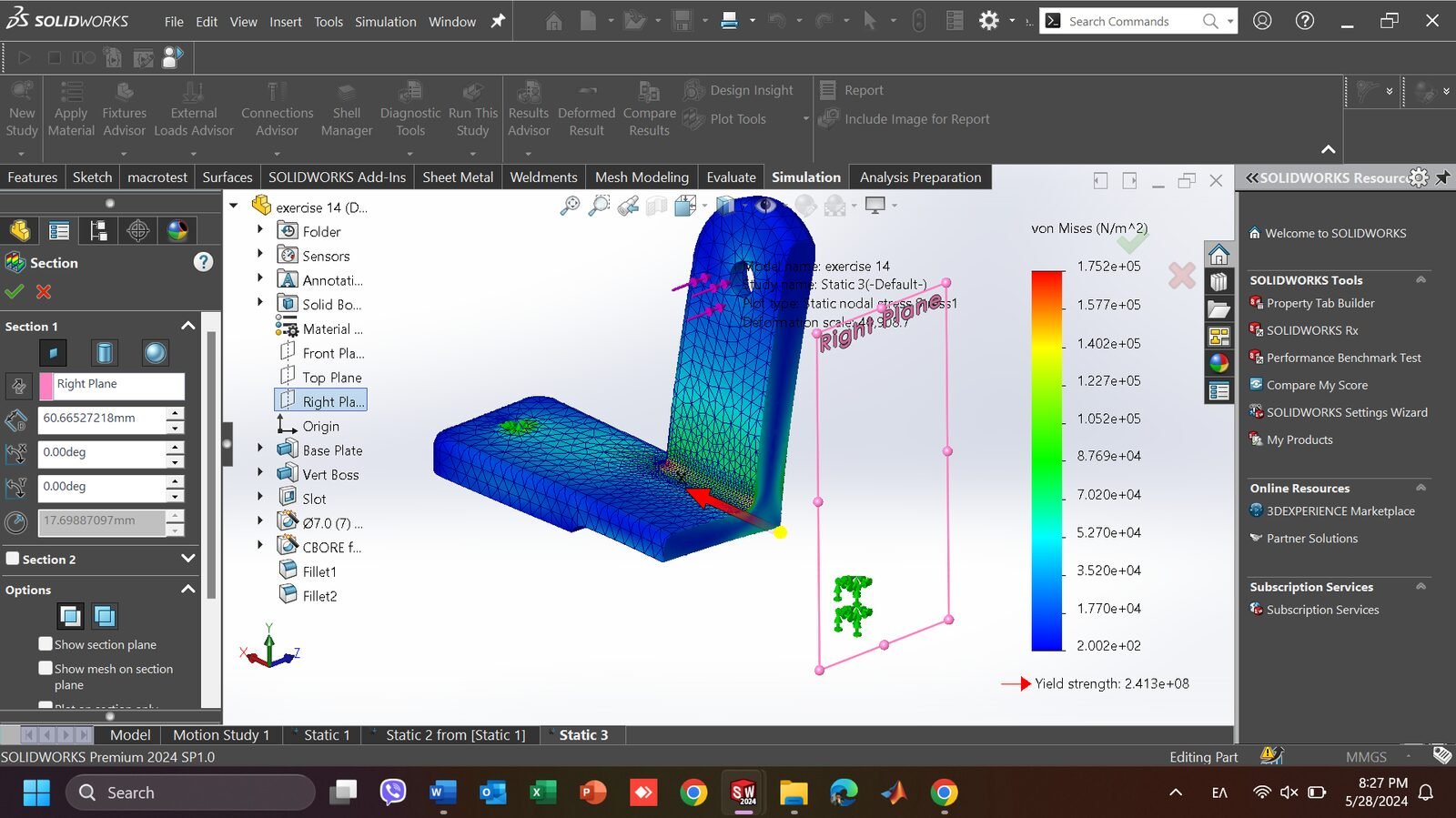

Section Clipping

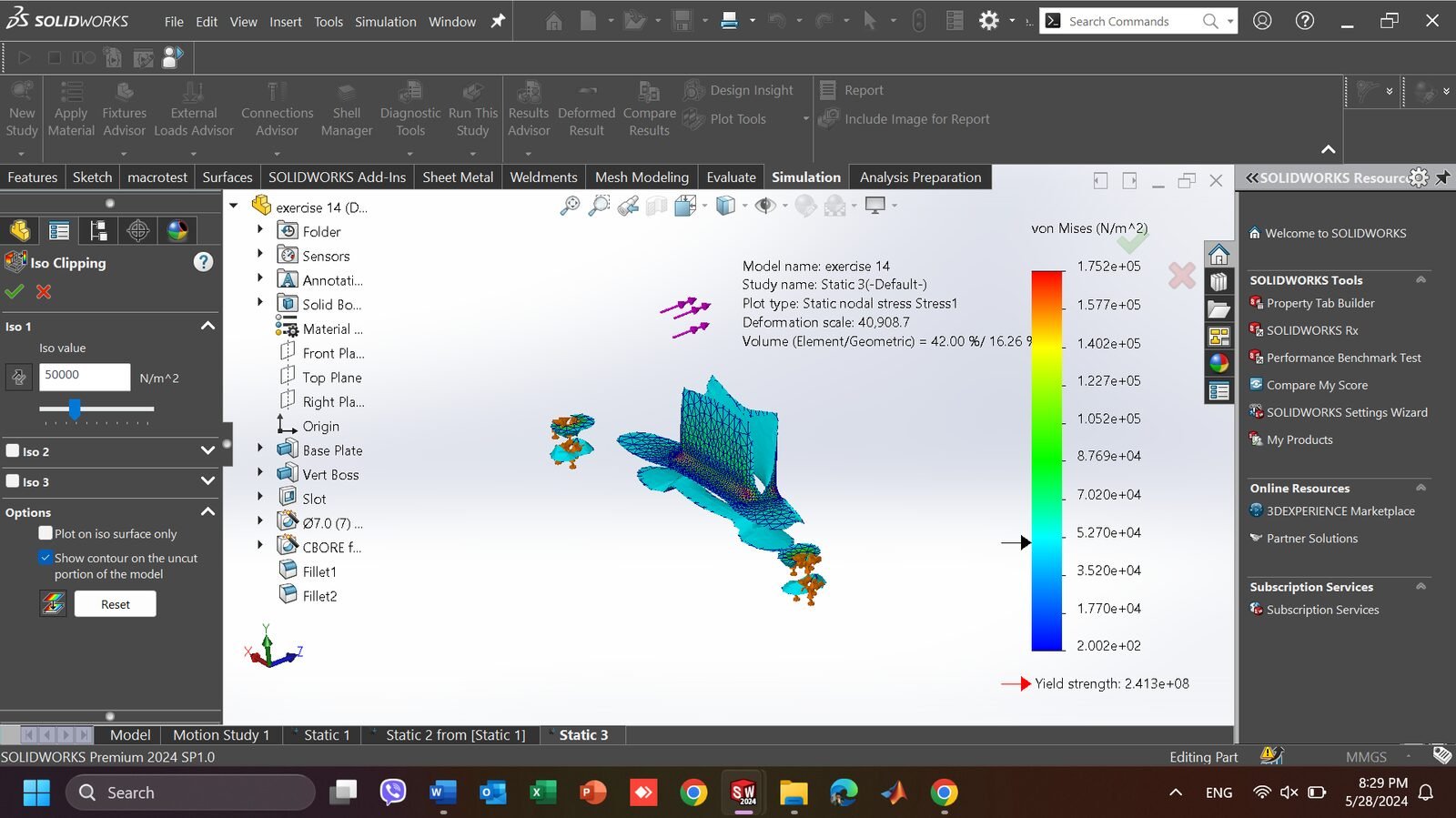

Iso Clipping

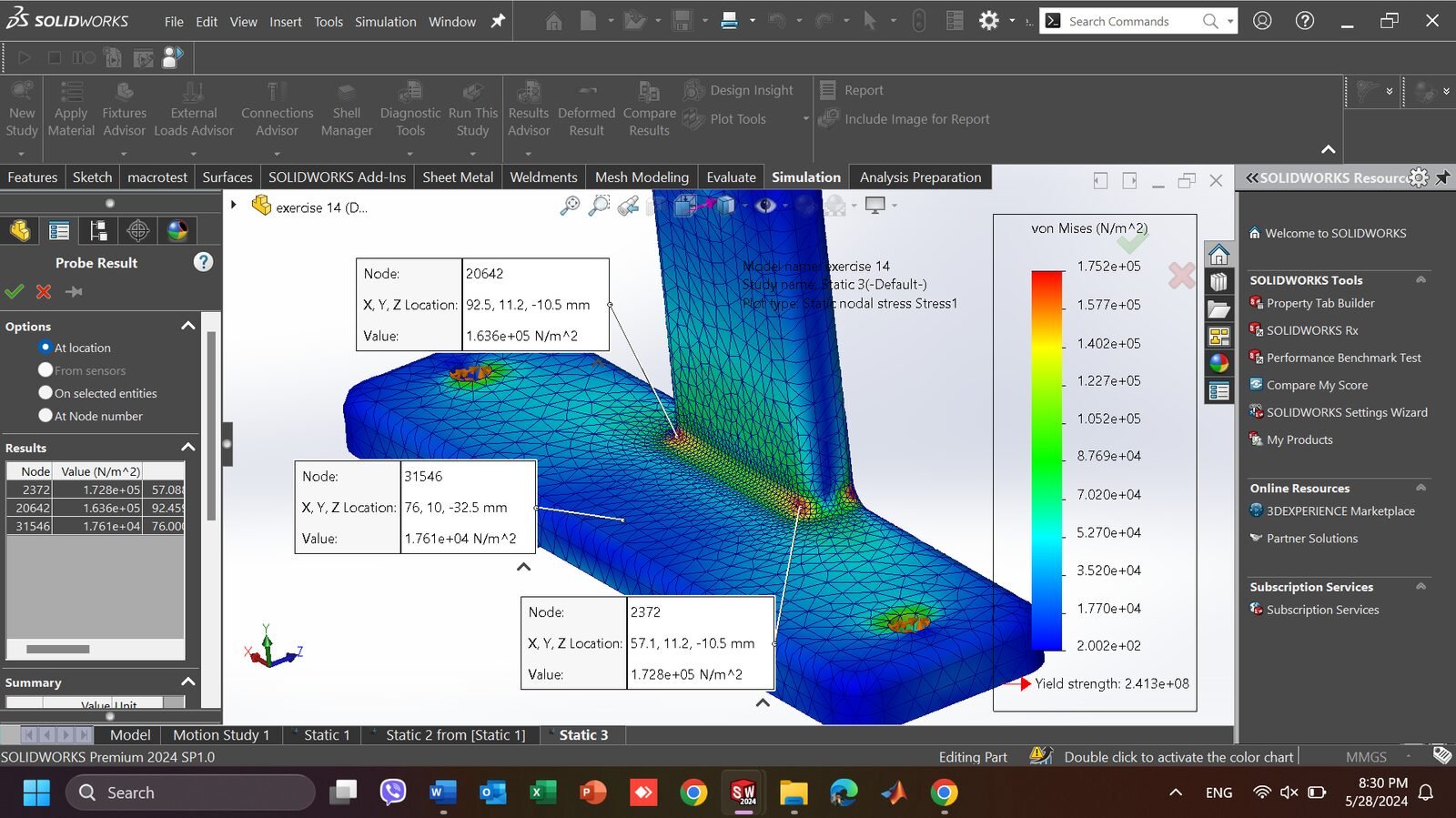

Probe
Σε αυτό το σημείο ολοκληρώθηκαν τα άρθρα πάνω στα πρώτα βήματα που πρέπει να ακολουθήσει κάποιος για να τρέξει μία βασική ανάλυση πεπερασμένων στοιχείων. Μέχρι τώρα εξηγήθηκαν βασικοί όροι, μεθοδολογίες καθώς και η βασική νοοτροπία πίσω από το ποιες αποφάσεις πρέπει να παίρνει κάποιος αναλυτής προκειμένου να μπορεί αν τρέξει μία ανάλυση, η ανάλυση να προσεγγίζει το μοντέλο στην πραγματική ζωή.
