SOLIDWORKS Feature Scope
To Feature Scope είναι ένα εργαλείο που το συναντάμε μέσα στο Property Manager ορισμένων Features όπως το Cut–Extrude. Χρησιμοποιούμε το Feature Scope σε περιπτώσεις όπου θέλουμε το εκάστοτε feature να επηρεάσει μόνο συγκεκριμένα σώματα του Multibody part ή του assembly.
Παρακάτω θα δούμε δύο απλά παραδείγματα όπου χρησιμοποιούμε το Feature Scope σε ένα Multibody part και σε ένα assembly.
Feature Scope σε SOLIDWORKS Multibody Part

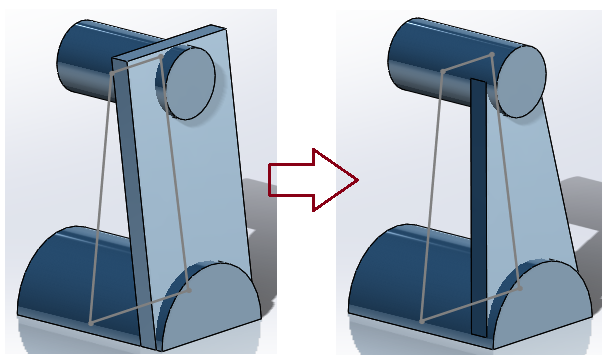

Στην εικόνα έχουμε ένα multibody part αποτελούμενο από 3 σώματα και θέλουμε να δημιουργήσουμε ένα Cut–Extrude Feature με βάση το sketch που βλέπουμε.
Για να αφαιρέσουμε υλικό μόνο από το ενδιάμεσο body χωρίς να επηρεάσουμε τα άλλα 2 θα χρησιμοποιήσουμε το Feature Scope από το Property Manager του Cut–Extrude.

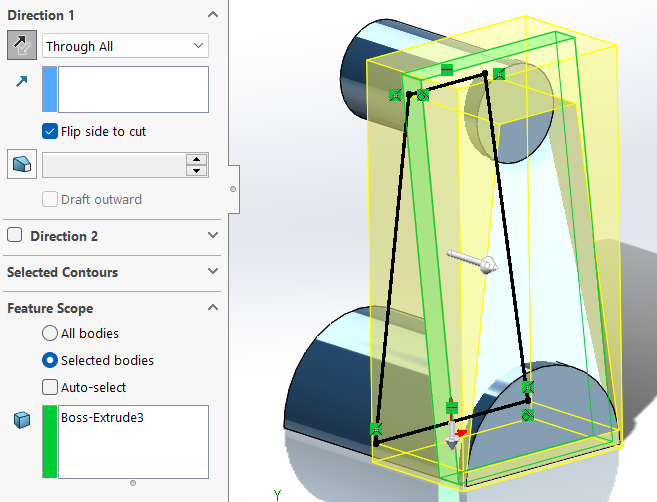

Επιλέγουμε το Selected Bodies και απενεργοποιούμε την επιλογή Auto Select.
Στο πράσινο πεδίο που εμφανίζεται θα επιλέξουμε το ενδιάμεσο body το οποίο θέλουμε να επηρεάσει το Cut Extrude.

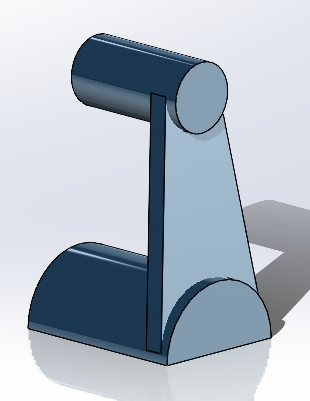

Πατώντας ΟΚ προκύπτει το παρακάτω mutibody part.
Feature Scope σε SOLIDWORKS Assembly
Ομοίως, θα χρησιμοποιήσουμε το Feature Scope στο παρακάτω assembly:

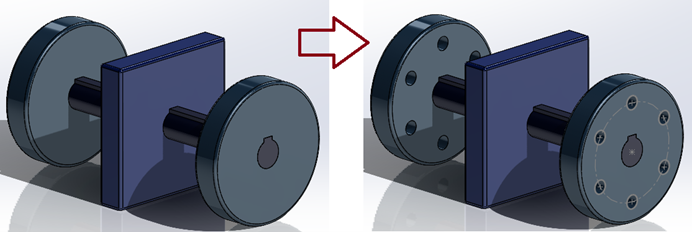

Έστω ότι θέλουμε να κάνουμε Cut Extrude βάσει του sketch με το circular pattern δημιουργώντας οπές μόνο στα δύο εξαρτήματα που βρίσκονται στην άκρη.

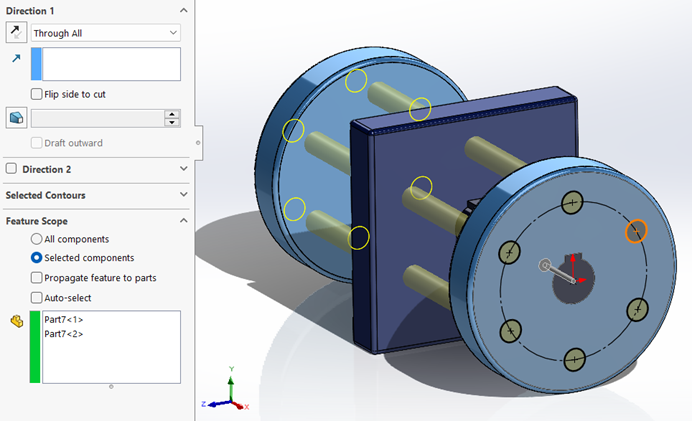

Στο Property Manager του Cut Extrude στο Feature Scope επιλέγουμε το Selected components και απενεργοποιούμε το Auto-Select.
Με ενεργοποιημένο το Propagate feature to parts, το Cut Extrude feature θα περάσει και στα part files των εξαρτημάτων.
Στο πράσινο πεδίο επιλέγουμε τα δύο bodies που θέλουμε να κόψουμε.

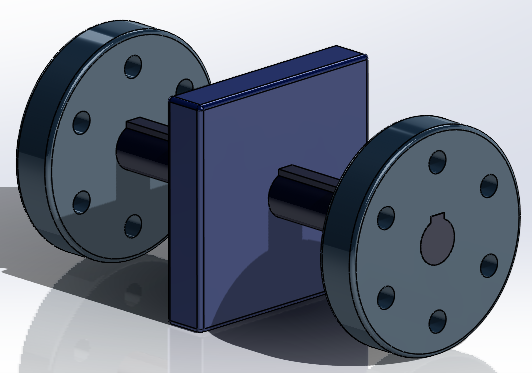

Πατώντας ΟΚ προκύπτει το παρακάτω assembly με το Cut Extrude να μην έχει επηρεάσει το ενδιάμεσο σώμα.
